10ricetrasmettitoredi0GBASE-ER4QSFP281310nm40km, compatibilegenerico

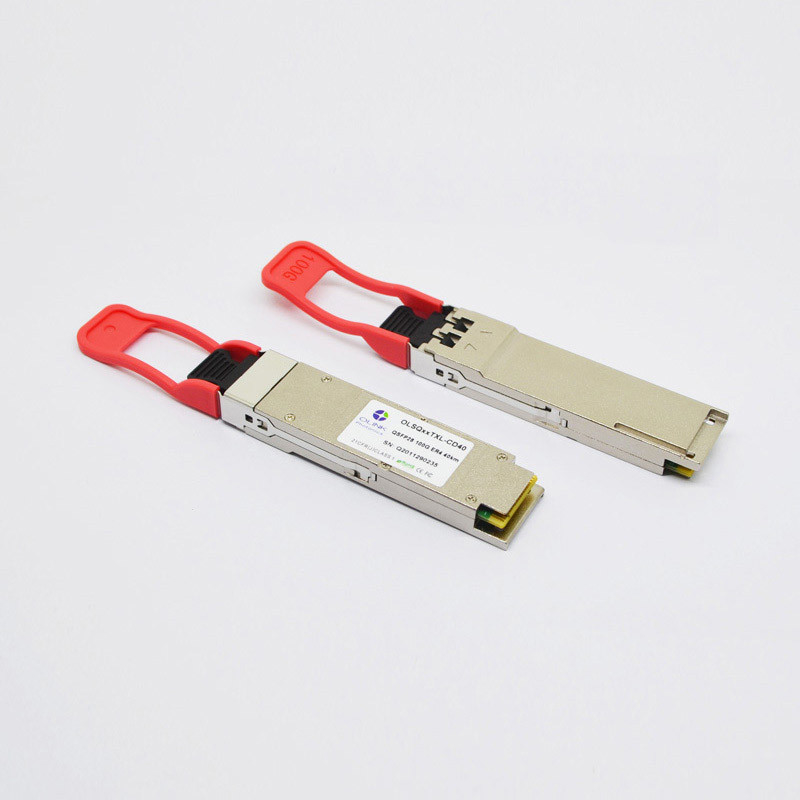

100G generico QSFP28 1310nm 40km
Questo OLSQXXTXL-CD40 fornisce una sostituzione a basso costo di terzi del ricetrasmettitore di 100GBASE-ER4 QSFP28 che funziona con l'ottica generica QSFP-100G-ER4. Questi velocità di sostegno 100Gbps del ricetrasmettitore QSFP28 e distanza di collegamento di 40km sopra la fibra di singolo modo. È adatto a connettività della fibra nei centri dati, nelle reti di computer a alto rendimento, nel centro di impresa, negli strati di distribuzione e nelle applicazioni del fornitore di servizio.
Caratteristiche
• Sostituzione compatibile di terzi per il ricetrasmettitore generico di 100GBASE-ER4 QSFP28
• QSFP28 MSA compiacente
• Soddisfacente rispetto a SFF-8665 e a SFF-8679
• Recinzione del metallo per EMI più bassa
• Funzioni diagnostiche digitali incorporate per il monitor in tempo reale
• RoHS compiacente e senza piombo
Caratteristiche elettriche (=0~70℃, Vcc=3.14~3.47V superiori)
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Min |
Tipo |
Massimo |
Unità |
Note |
| Trasmettitore |
| Segnalazione del tasso per vicolo |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| Attenuazione di riflessione dell'ingresso differenziale (min) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Differenziale all'input comune di modo
attenuazione di riflessione (min)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Disadattamento differenziale di termine |
Il TM |
|
|
10 |
% |
|
| Larghezza dell'occhio |
Ew |
|
|
0,46 |
UI |
|
| Nervosismo sinusoidale applicato PK-PK |
Ppj |
Per IEEE 802.3bm |
|
|
| Altezza dell'occhio |
Eh |
|
95 |
|
sistemi MV |
|
| Tensione di modo comune di CC |
DCv |
-350 |
|
2850 |
sistemi MV |
|
| Ricevitore |
| Segnalazione del tasso per vicolo |
DRPL |
± 25,78125 100 PPM |
Gb/s |
|
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
400 |
|
800 |
sistemi MV |
|
| Larghezza dell'occhio |
Ew |
0,57 |
|
|
UI |
|
| Chiusura verticale dell'occhio |
|
|
|
5,5 |
dB |
|
| Attenuazione di riflessione dell'uscita differenziale (min) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Terreno comunale ad attenuazione di riflessione differenziale di sion del conver- di modo (min)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Disadattamento differenziale di termine |
Il TM |
|
|
10 |
% |
|
| Tempo di transizione, 20% - 80% |
TR, Tf |
12 |
|
|
ps |
|
Note:
1.20%~80%
Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Trasmettitore |
| Tasso di segnalazione, ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Potere totale del lancio |
Pesce gatto |
dBm |
|
|
10,5 |
|
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Ampiezza ottica di modulazione, ogni vicolo (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Rapporto di estinzione |
ER |
dB |
7 |
|
|
|
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
|
Potere medio del lancio di FUORI
trasmettitore, per vicolo
|
POFF |
dBm |
|
|
-30 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Riflettanza del trasmettitore |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Ricevitore |
| Ricevi il tasso per ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
-1 |
|
|
|
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Sensibilità del ricevitore (OMA) per vicolo |
Psens1 |
dBm |
|
|
-18,6 |
|
| Sensibilità sollecitata (OMA) per vicolo |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Attenuazione di riflessione |
RL |
dB |
-26 |
|
|
|
| Frequenza d'interdizione superiore elettrica 3dB del ricevitore, per vicolo |
|
Gigahertz |
|
|
31 |
|
| Il Los De-asserisce |
Palladio |
dBm |
|
|
-24 |
|
| Il Los asserisce |
PA |
dBm |
-26 |
|
|
|
| Isteresi di perdita |
Palladio-PA |
dBm |
|
2 |
|
|
Note:
1. Il trasmettitore consiste di 4 laser che funzionano a 25.78Gb/s ciascuno.
2. Il valore minimo è informativo.
3. Rapporto di colpo 5x10-5.
4. Il ricevitore consiste di 4 rivelatori fotoelettrici che funzionano a 25.78Gb/s ciascuno.
5. Il valore minimo è min TxOMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale.
6. SRS è misurato con una pena verticale della chiusura dell'occhio del dB 1,8 massimo, di J2 di 0,30 UI e di J9 di 0,47 UI.
7. Il valore di potere e l'accuratezza di potere sono con tutti i canali sopra.
Nota: Nel utilizzare questo ricetrasmettitore di 100G QSFP28 ER4 nella trasmissione a breve distanza, aggiunga prego un attenuatore della fibra di LC (≥9dB) per evitare il danno ed il sovraccarico del ricevitore.
