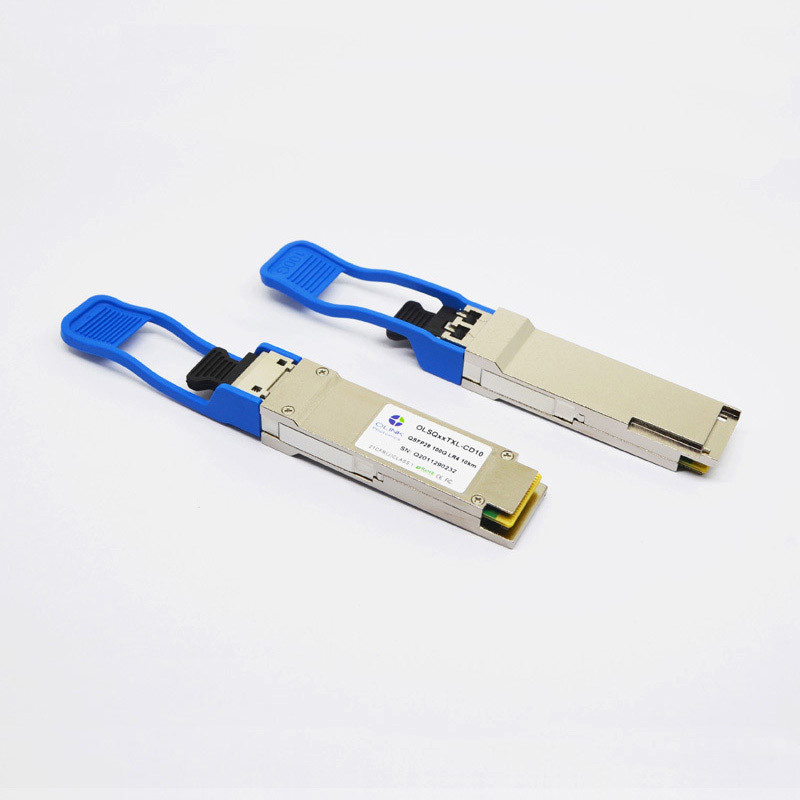

Ricetrasmettitore ottico compatibile di Cisco QSFP-100G-LR4-S 100GBASE-LR4 QSFP28 (SMF, 1295~1310nm, LC, 10km, DOM)
100G QSFP28 1310nm 10km
Questo ricetrasmettitore di 100GBASE-LR4 QSFP28 è compatibile con l'unità in rete di Cisco ed equivalente a Cisco QSFP-100G-LR4-S. È adatto a distanze lunghe ed offre un modo altamente redditizio stabilire una connettività di collegamento di 100 gigabit fra i dispositivi usando i porti QSFP28. Il QSFP-100G-LR4-S compatibile converte 4 canali di ingresso di dati elettrici 25Gb/s in 4 canali di segnali ottici di WDM di lan e poi li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Il ricetrasmettitore sostiene le lunghezze di collegamento di fino a 10km sopra fibra monomodale (SMF) alla lunghezza d'onda specificata fra 1295nm e 1310nm facendo uso di un connettore duplex di LC.
Caratteristiche
• Dal punto di vista funzionale identico a Cisco QSFP-100G-LR4-S
• Fino al tasso di dati 26Gb/s per canale
• QSFP28 MSA compiacente
• Fino a 10km sulla fibra di singolo modo
• Singola alimentazione elettrica 3.3V
• Consumo di energia massimo 3.5W
• Connettore ottico di LC del duplex
• Funzione diagnostica digitale incorporata
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
3,6 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
| Soglia di danno di Rx, per vicolo |
PRdmg |
5,5 |
|
dBm |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche ottiche (=0~70℃, Vcc=3.14~3.47V superiori)
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Trasmettitore |
| Tasso di segnalazione, ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
1 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Potere totale del lancio |
Pesce gatto |
dBm |
|
|
10,5 |
|
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Ampiezza ottica di modulazione, ogni vicolo (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Rapporto di estinzione |
ER |
dB |
4 |
|
|
|
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
|
Potere medio del lancio di FUORI
trasmettitore, per vicolo
|
POFF |
dBm |
|
|
-30 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Riflettanza del trasmettitore |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Ricevitore |
| Ricevi il tasso per ogni vicolo |
|
Gb/s |
25,78125 ±100 PPM |
4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
5,5 |
|
|
|
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Sensibilità del ricevitore (OMA) per vicolo |
Psens1 |
dBm |
|
|
-11,3 |
|
| Sensibilità sollecitata (OMA) per vicolo |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Attenuazione di riflessione |
RL |
dB |
-26 |
|
|
|
| Frequenza d'interdizione superiore elettrica 3dB del ricevitore, per vicolo |
|
Gigahertz |
|
|
31 |
|
| Il Los De-asserisce |
Palladio |
dBm |
|
|
-11,6 |
|
| Il Los asserisce |
PA |
dBm |
-23,6 |
|
|
|
| Isteresi di perdita |
Palladio-PA |
dBm |
|
2 |
|
|
Note:
1. Il trasmettitore consiste di 4 laser che funzionano a 25.78Gb/s ciascuno.
2. Il valore minimo è informativo.
3. Rapporto di colpo 5x10-5.
4. Il ricevitore consiste di 4 rivelatori fotoelettrici che funzionano a 25.78Gb/s ciascuno.
5. Il valore minimo è min TxOMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale.
6. SRS è misurato con una pena verticale della chiusura dell'occhio del dB 1,8 massimo, di J2 di 0,30 UI e di J9 di 0,47 UI.
7. Il valore di potere e l'accuratezza di potere sono con tutti i canali sopra.
