Ottica compatibile di Cisco Meraki MA-QSFP-40G-LR4 40GBASE-LR4 QSFP+ (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10km

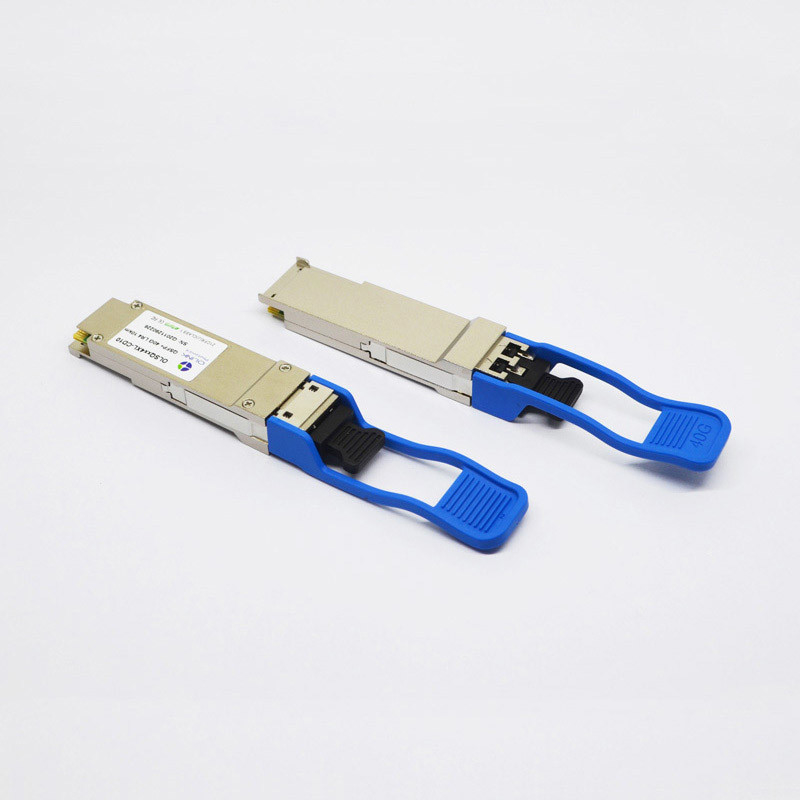

Questo ricetrasmettitore di 40GBASE-LR4 QSFP+ è compatibile con l'attrezzatura di rete di Cisco Meraki ed equivalente a Meraki MA-QSFP-40G-LR4. È programmato e provato per lavorare con i commutatori di centro dati di Meraki, i router, i NIC ed altri dispositivi ottici del trasporto nell'applicazione delle reti di Ethernet 40G e di computer a alto rendimento. Fornisce una sostituzione ideale al ricetrasmettitore dell'OEM molto a prezzo. Questo equivalente MA-QSFP-40G-LR4 contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica.
Caratteristiche
• Dal punto di vista funzionale identico a Meraki MA-QSFP-40G-LR4
• Alta capacità di Manica: 40 GBP per ottica
• Collegamenti di fino a 10km sulla fibra di singolo modo
• 4 canali di CWDM 1271, 1291,1311 e 1331nm
• Elettricamente caldo-permutabile
• Soddisfacente rispetto a IEEE 802.3ba 40GBASE-LR4
• Dissipazione di potere < 3="">
• Monitoraggio di sistemi diagnostici di Digital di sostegni
• RoHS6 compiacente
Requisiti raccomandati dell'alimentazione elettrica e di condizioni di gestione
| Parametro |
Simbolo |
Minuto. |
Tipico |
Massimo |
Unità |
Nota |
| Temperatura di caso di funzionamento |
CIMA |
0 |
|
70 |
℃ |
|
| Tensione di alimentazione elettrica |
VCC |
3,1 |
3,3 |
3,47 |
V |
|
| Tasso di dati, ogni vicolo |
|
|
10,3125 |
|
Gb/s |
|
| Il controllo la tensione in ingresso alta |
|
2 |
|
VCC |
V |
|
| Minimo di tensione in ingresso di controllo |
|
0 |
|
0,8 |
V |
|
| Distanza di collegamento con G.652 |
D |
|
|
10 |
chilometro |
|
Note:
1. Soddisfacente rispetto ad Ethernet 40G. Compatibile con il Manica di Gigabit Ethernet 1/10 e della fibra 1/2/4/8/10G.
2. Provato con un modello di provadi PRBS 231-1.
3. Per 40GBASE-LR4, IEEE 802.3ba.
Caratteristiche ottiche (SUPERIORI (C) = 0 - 70 ℃, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Min |
Tipico |
Massimo |
Unità |
Note |
| Assegnazione di lunghezza d'onda |
L0 |
1264,5 |
1271 |
1277,5 |
nanometro |
|
| L1 |
1284,5 |
1291 |
1297,5 |
nanometro |
|
| L2 |
1304,5 |
1311 |
1317,5 |
nanometro |
|
| L3 |
1324,5 |
1331 |
1337,5 |
nanometro |
|
| Trasmettitore |
| Rapporto laterale di soppressione di modo |
SMSR |
30 |
|
|
dB |
|
| Potere medio totale del lancio |
Pinta |
|
|
8,3 |
dBm |
|
| Potere medio del lancio, ogni vicolo |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Ampiezza ottica di modulazione (OMA), ogni vicolo |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) |
Ptx, differenza |
|
|
6,5 |
dB |
|
| Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo |
|
-4,8 |
|
|
dBm |
|
| TDP, ogni vicolo |
TDP |
|
|
2,6 |
dB |
|
| Rapporto di estinzione |
ER |
3,5 |
|
|
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
riflessione 12dB |
| Tolleranza ottica di attenuazione di riflessione |
TOL |
|
|
20 |
dB |
|
| Riflettanza del trasmettitore |
RT |
|
|
-12 |
dB |
|
|
Definizione della maschera di occhio del trasmettitore
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Trasmettitore spento del lancio medio, ogni vicolo |
Poff |
|
|
-30 |
dBm |
|
| Ricevitore |
| Soglia di danno, ogni vicolo |
THd |
3,4 |
|
|
dBm |
2 |
| Media totale ricevere potere |
|
|
|
8,3 |
dBm |
|
| La media riceve il potere, ogni vicolo |
|
-13,7 |
|
2,3 |
dBm |
|
| Riflettanza del ricevitore |
RR |
|
|
-26 |
dB |
|
| Sensibilità del ricevitore (OMA), ogni vicolo |
SEN |
|
|
-11,5 |
dBm |
|
| Sensibilità sollecitata del ricevitore (OMA), ogni vicolo |
|
|
|
-9,6 |
dBm |
3 |
| Differenza in ricevere potere fra qualsiasi due vicoli (OMA) |
Prx, differenza |
|
|
7,5 |
dB |
|
| Il LOS asserisce |
LOSA |
-30 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Isteresi di LOS |
LOSH |
|
1 |
|
dB |
|
| Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo |
FC |
|
|
12,3 |
Gigahertz |
|
| Stati della prova della sensibilità del ricevitore di sforzo (nota 5) |
| Pena verticale della chiusura dell'occhio, ogni vicolo |
|
|
1,9 |
|
dB |
|
| Nervosismo sollecitato dell'occhio J2, ogni vicolo |
|
|
0,3 |
|
UI |
|
| Nervosismo sollecitato dell'occhio J9, ogni vicolo |
|
|
0,47 |
|
UI |
|
Note:
1. Anche se il TDP < 0="">
2. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico modulato che ha questo livello di potere su un vicolo. Il ricevitore non deve funzionare correttamente a questa alimentazione in ingresso di entrata.
3. Misurato con il segnale della prova di conformità all'input del ricevitore per i BER = 1x10-12.
4. La pena della chiusura dell'occhio di MVertical ed il nervosismo sollecitato dell'occhio sono condizioni di prova per la misurazione della sensibilità sollecitata del ricevitore. Non sono caratteristiche del ricevitore.
Conformità
IEC/EN 61000-4-2, IEC-60825
FDA 21CFR 1040,10 e 1040,11
RoHS, SFF-8436, IEEE802.3ba
