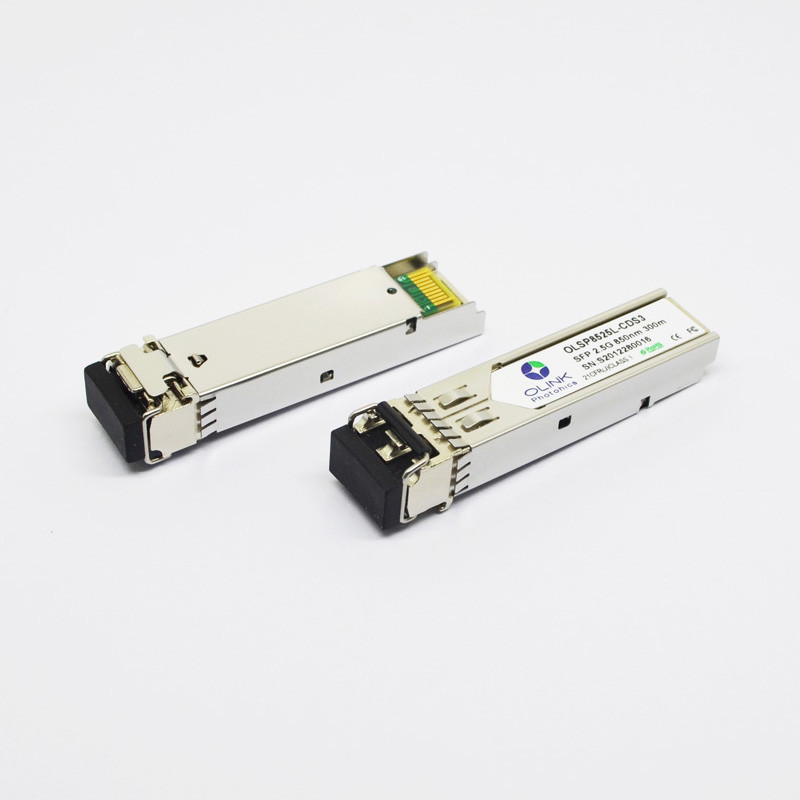

2.5G compatibile generico del multi di modo 850nm 300m dello SR di SFP modulo del ricetrasmettitore

compatibile generico 850nm 300m dello SR di 2.5G di SFP del modulo misto del ricetrasmettitore

Questo ricetrasmettitore compiacente di MSA 2.5G 850nm 300m SFP fornisce 2.5GBase-SX la capacità di lavorazione fino a 550m sopra fibra mista (MMF) facendo uso di una lunghezza d'onda di 850nm tramite connettore di LC. È costruito alle norme di MSA ed unicamente è serializzato ed il dato-traffico e l'applicazione hanno provato per assicurare che integrassero nella vostra rete senza cuciture.

Caratteristiche di prodotto

• orma Caldo-pluggable di SFP
• Fino alle programmazioni dei dati 2.5Gb/s
• Soddisfacente rispetto alla norma di SFP MSA
• trasmettitore del laser di 850nm VCSEL e ricevitore di PIN di InGaAs
• Fino a 300m su 50/125µm MMF
• Singola alimentazione elettrica 3.3V
• Interfaccia di controllo diagnostico di Digital di sostegno
• Connettore duplex di LC
• Dissipazione di potere basso
• La recinzione del metallo fornisce la EMI più bassa
• ROHS compiacente e senza piombo

Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.

2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.

Le uscite 3.RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.

Caratteristiche ottiche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)

Note:

1. Misurato a 2.5Gb/s con il modello di prova ^di NRZ ^di PRBS 223 ^{– 1}.

2.Unfiltered, misurato con un modello di prova^di PRBS 223^-1 @2.5Gbps

3.Measured a 2.5Gb/s con il modello di prova ^di NRZ ^di PRBS 223 ^{– 1} per i BER < 1x10="">-10

Descrizioni di prodotto

Il OLSP8525L-CDS3 di Olinkcom è un modulo pluggable di SFP di piccolo fattore forma ad alto rendimento per le comunicazioni di dati ottiche di serie 2.5Gb/s quale l'applicazione di Manica della fibra dell'SADH STM-16 I-16/SONET OC-48 SR-1/2x. Questo modulo del ricetrasmettitore di SFP fornisce la distanza di trasmissione di 300m sopra fibra mista ad una lunghezza d'onda nominale di 850nm. La sezione del trasmettitore incorpora un laser di 850nm VCSEL che è laser della classe A 1 compiacente secondo l'IEC internazionale 60825 della norma di sicurezza. La sezione del ricevitore utilizza un fotodiodo ad alta velocità di PIN di InGaAs (palladio) ed il preamplificatore dell'trans-impedenza. La serie del modulo di 2.5Gb/s SFP è pienamente compatibile con accordo di Multi-sourcing di SFP (MSA) e SFF-8472.

Applicazioni

Commutatori e router dell'SADH STM-16
Commutatori e router di SONET OC-48
Manica della fibra 2x
Altri collegamenti ottici
