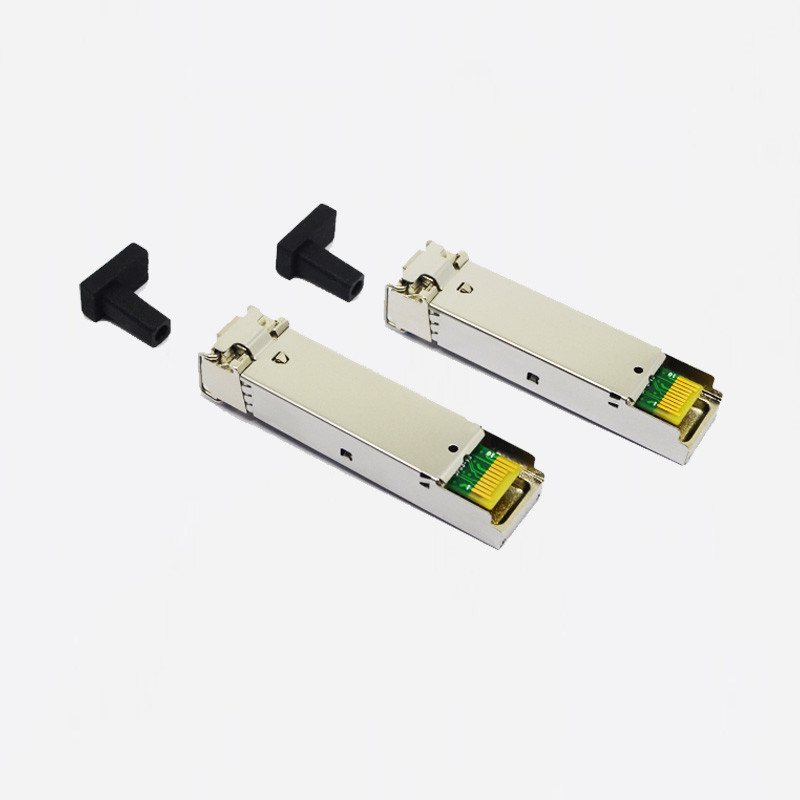

Modulo del ricetrasmettitore dei DOM LC SMF di 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descrizioni di prodotto
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore del laser di FP/DFB, un fotodiodo di PIN integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser. I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Valutazioni massime assolute
| Parametro |
Simbolo |
Minuto. |
Massimo. |
Unità |
Nota |
| Tensione di rifornimento |
Vcc |
-0,5 |
4,0 |
V |
|
| Temperatura di stoccaggio |
ST |
-40 |
85 |
°C |
|
| Umidità relativa |
RH |
0 |
85 |
% |
|
Nota: Lo sforzo al di sopra delle valutazioni assolute di massimo può danneggiare permanente il ricetrasmettitore.
Caratteristiche di funzionamento generali
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Tasso di dati |
Dott |
|
1,25 |
|
Gb/s |
|
| Tensione di rifornimento |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Rifornimento corrente |
Icc5 |
|
|
220 |
mA |
|
| Impiegati di funzionamento di caso. |
TC |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Caratteristiche elettriche (SUPERIORI (C) = ℃ 0 - 70, SUPERIORE (I) =-40 a ℃ 85, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore |
| Oscillazione differenziale dell'immissione dei dati |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Tx disattiva Input alto |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx disattiva Input-basso |
VIL |
0 |
|
0,8 |
V |
|
| Errore di Tx Uscita alto |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Errore di Tx Uscita-basso |
Volume |
0 |
|
0,8 |
V |
2 |
| Impedenza differenziale introdotta |
Rin |
|
100 |
|
Ω |
|
| Ricevitore |
| Oscillazione differenziale del emissione dei dati |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS Uscita alto |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Uscita-basso |
VROL |
0 |
|
0,8 |
V |
2 |
Note:
1. CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.
2. L'errore di Tx e Rx LOS sono uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.
Le uscite 3.RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.
Caratteristiche di prodotto
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m tutto il tasso
2. SFP+, XFP, SFP, SFF, CSFP, sono personalizzabili
3. Perfettamente compatibile con il commutatore famoso, ZTE HUAWEI ecc
4. DDM
5. Scelta dal singolo modo, muli-modo
6. Scelta da fibra doppia LC, singola fibra SC/LC
7. Basso consumo energetico e livello sensitivily
8. Programmabile di nessuna funzione leggera dell'allarme
9. Rispondendo alla norma di ROHS
10. La temperatura di lavoro proviene su da -40c a ~+85c
11. Aderendo al laser della classe 1 ed ai requisiti di IEC60825-1
12. L'etichetta può essere personalizzata secondo i requisiti del cliente
13. La caratteristica eccellente di overclocking
Applicazioni
●Gigabit Ethernet
●Manica della fibra
●Commutatore per commutare interfaccia
●Applicazioni commutate della superficie posteriore
●Interfaccia server/del router
●Altri collegamenti ottici
FAQ
Q1: Come posso ottenere il vostri catalogo e listino prezzi?
A1: Prego conosciamo il vostro email o contattiamoci dal sito Web direttamente per il nostri catalogo e listino prezzi;
Q2: Posso negoziare i prezzi?
A2: Sì, possiamo considerare gli sconti per il carico multiplo del contenitore delle merci miste.
Q3: Quanto le spese di spedizione saranno?
A3: Dipende dalla dimensione della vostra spedizione e dal metodo di trasporto.
Offriremo la tassa voi avete richiesto.
