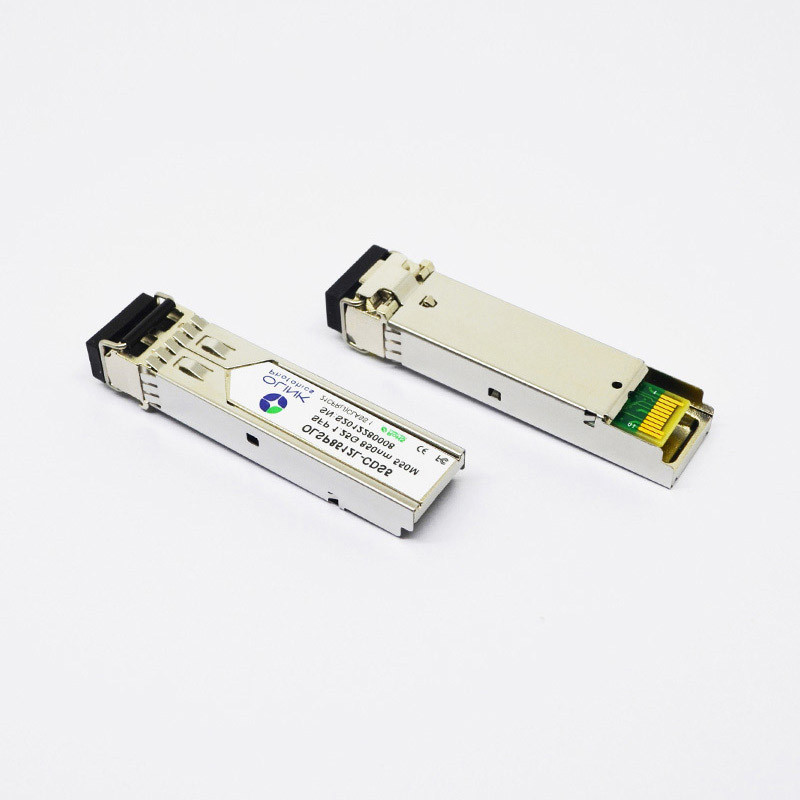

Ricetrasmettitore a fibra ottica compatibile estremo 1000BASE-SX 850nm 550m di SFP

Ricetrasmettitore a fibra ottica compatibile estremo 1000BASE-SX 850nm 550m di SFP

Modulo compatibile estremo del ricetrasmettitore ottico 1000BASE-SX SFP 850nm 550m di SFP

Caratteristiche di prodotto

• Trasmissione di fino a 20km su SMF
• Fino a 1,25 GBP
• laser di 1310nm FP e ricevitore di PIN
• Interfaccia ottica del singolo recipiente di LC/SC compiacente
• interfaccia a due fili per il monitoraggio diagnostico integrato di Digital
• Pluggable caldo
• EMI bassa stessa e protezione eccellente di ESD
• alimentazione elettrica 3.3V
• Consumo di energia più di meno di 1.0W
• Temperatura di caso di funzionamento: 0~+70°C

Pin Defintion And Functions

Note:

1. Una volta alta, questa uscita indica un errore del laser di un certo genere. Il minimo indica l'operazione normale. E dovrebbe essere tirata su con i 4,7 – la resistenza 10KΩ sul bordo ospite.

2. TX disattivano sono un input che è usato per interrompere l'uscita ottica del trasmettitore. È tirato su all'interno del modulo con i 4,7 – resistenza 10KΩ. I suoi stati sono:

Minimo (0 – 0.8V): Trasmettitore su (>0.8, < 2="">

Livello (2.0V~Vcc+0.3V): Il trasmettitore ha disattivato aperto: Trasmettitore disattivato

3. MOD-Def 0,1,2. Questi sono i perni della definizione del modulo. Dovrebbero essere tirati su con un 4.7K – resistenza 10KΩ sul bordo ospite. Tiri sulla tensione sarà fra 2.0V~Vcc+0.3V.

Il MOD-Def 0 è stato collegato dal modulo per indicare che il modulo è presente

Il MOD-Def 1 è la linea dell'orologio di interfaccia seriale bifilare per l'identificazione di serie

Il MOD-Def 2 è la linea di dati di interfaccia seriale bifilare per l'identificazione di serie

4. Una volta alta, questa uscita indica la perdita di segnale (LOS). Il minimo indica l'operazione normale.

5. RD+/-: Queste sono le uscite differenziali del ricevitore. Sono linee differenziali coppia CA 100Ω che dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite.

6. TD+/-: Questi sono gli input differenziali del trasmettitore. CA-sono accoppiati, linee differenziali con il termine differenziale 100Ω dentro il modulo. L'accoppiamento di CA è fatto dentro il modulo e così non è richiesto sul bordo ospite.

Applicazioni

●Gigabit Ethernet

●Manica della fibra

●Commutatore per commutare interfaccia

●Applicazioni commutate della superficie posteriore

●Interfaccia server/del router

●Altri sistemi di trasmissione ottici

Informazioni di ordinazione

FAQ

Q: È voi società per azioni o il produttore?

: Siamo produttore originale. Possiamo fare l'affare di OEM/ODM. La nostra società pricipalmente produce i prodotti di fibra ottica.

Q: Quanto tempo è il vostro termine di consegna?

: Termine di consegna di acquisto del gruppo: 30-60 giorni; Termine di consegna generale: 20 giorni.

Q: Che cosa è le vostre dilazioni di pagamento?

: T/T 30% come deposito e 70% prima della consegna.

Q: Che cosa è la garanzia?

: La garanzia libera è ad un anno a partire dal giorno di Commissione qualificato. Se c'è qualunque errore per i nostri prodotti durante il periodo libero della garanzia, lo ripareremo e cambieremo l'assemblea dell'errore gratis.
