CFP2 multi modo ottico compatibile generico del ricetrasmettitore 100G LR4 LC
Modulo ottico compatibile generico del ricetrasmettitore di 100G CFP2 LR4 LC MMF
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 112Gbps
●Connettore duplex di LC
●Pluggable caldo
●Tasso di dati di serie elettrico di funzionamento fino a 27.952493Gbps
●interfaccia seriale elettrica parallela 4
●Applicabile per il collegamento di 10km SMF
●Basso consumo energetico, < 6W="">
●Monitor diagnostico Interfacel di Digital
●Interfaccia di comunicazione di MDIO
●Soddisfacente rispetto a 100GBASE-LR4 e a OTU4
●Temperatura di caso di funzionamento:
Commerical: °C 0 - 70
Applicazioni
●Rete locale (lan)
●Rete in area geografica (WAN)
●Commutatore all'interfaccia del router
●ITU-T OTU4 OTL4.4
Norme
●Soddisfacente rispetto a IEEE 802.3ba
●Soddisfacente rispetto alle specifiche dell'hardware di CFP2 MSA
●Soddisfacente rispetto alle specifiche della gestione di CFP2 MSA
●Soddisfacente rispetto a ITU-T G709/Y.1331
●Soddisfacente rispetto a RoHS
Descrizione funzionale

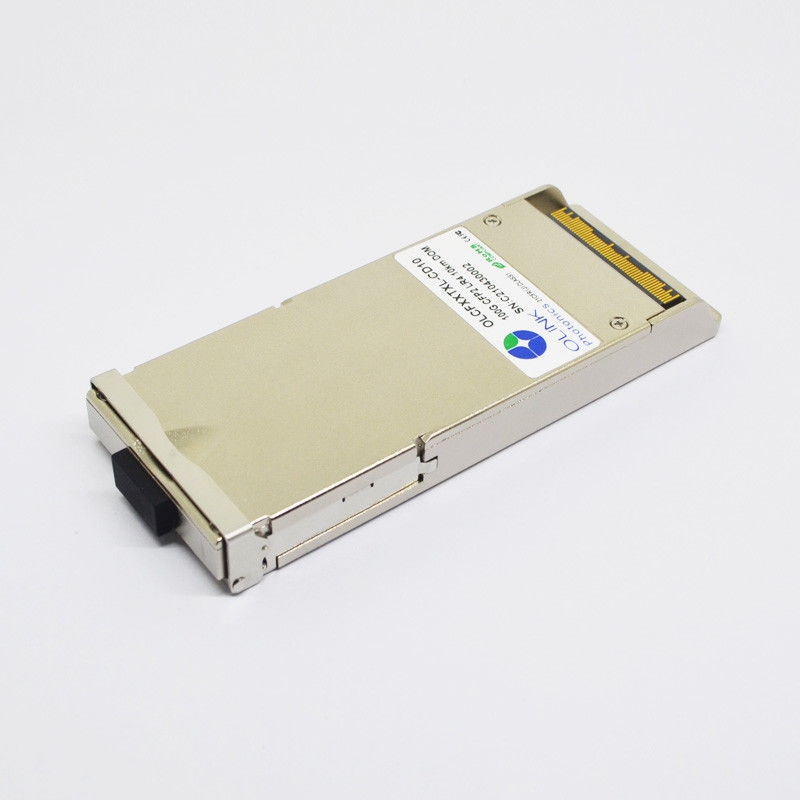

Olinkcom OLCFXXTXL-CD10, ricetrasmettitore ottico di 100G CFP2 LR4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, 4 vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza interfaccia un'interfaccia, un basso consumo energetico e di una gestione elettrotecnici caldo-pluggable di MDIO.
Caratteristiche ottiche
(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Caratteristiche del trasmettitore ottico |
| Tasso di segnalazione, ogni vicolo |
|
GBd |
25,78125 ±100 PPM |
100GBase-LR4 |
| 27,9525 ±20 PPM |
OTU4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Potere totale del lancio |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Ampiezza ottica di modulazione, ogni vicolo (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) |
|
dB |
|
|
5 |
|
| Rapporto di estinzione |
ER |
dB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
| Pena della dispersione e del trasmettitore, ogni vicolo |
TDP |
dB |
|
|
2,2 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Trasmettitore reflectance3 |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Caratteristiche del ricevitore ottico |
| Ricevi il tasso per ogni vicolo |
|
GBP |
|
25,78125 |
27,9525 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
5,5 |
|
|
3 |
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Ricevi il potere in OMA per ciascuno
Vicolo
|
PinOMA |
dBm |
|
|
3 |
|
|
Differenza in ricevere potere dentro
OMA fra qualsiasi due vicoli
|
|
dBm |
|
|
|
|
|
Sensibilità del ricevitore in OMA per
Ogni vicolo
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Sensibilità sollecitata del ricevitore dentro
OMA per ogni vicolo
|
|
dBm |
|
|
-6,8 |
6, 7 |
Più dettagli dei nostri prodotti:
Alte componenti ottiche affidabili e progettazione eccellente
Laser 1.DLB e fotodiodo di PIN
- Distanza di trasmissione lunga.
- Alta velocità e prestazione
dito dell'oro 2.Thick
- Operazione stabile
- Ripetuto tappi e disinserisca
3.Plating oro duro Shell
- Buona dissipazione di calore
- Non può essere deformato facilmente
- interferenza Anti-elettromagnetica
Trasmissione redditizia ed affidabile
- Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente
- I DOM funzionano sostengono il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
Test di performance completo con la nostra attrezzatura avanzata
- Certificato e provato sul sistema automatico di controllo di qualità, per assicurare il rendimento elevato nel luogo di lavoro reale. Completamente provato a compatibilità in nostri commutatori abbinati.
Il nostri imballaggio & etichettatura:
- Scatola antistatica
- Singolo pacchetto
- 10pcs/pallet
- 20pcs/pallet
Nostri tutti i moduli hanno 3 anni di garanzia!
