Singolo ricetrasmettitore ottico 1310nm 10km LC duplex della fibra 100G CFP2 di modo
Modulo compatibile del ricetrasmettitore dei DOM LC SMF di Juniper Networks CFP2-100GBASE-LR4 100GBASE- LR4 1310nm 10km

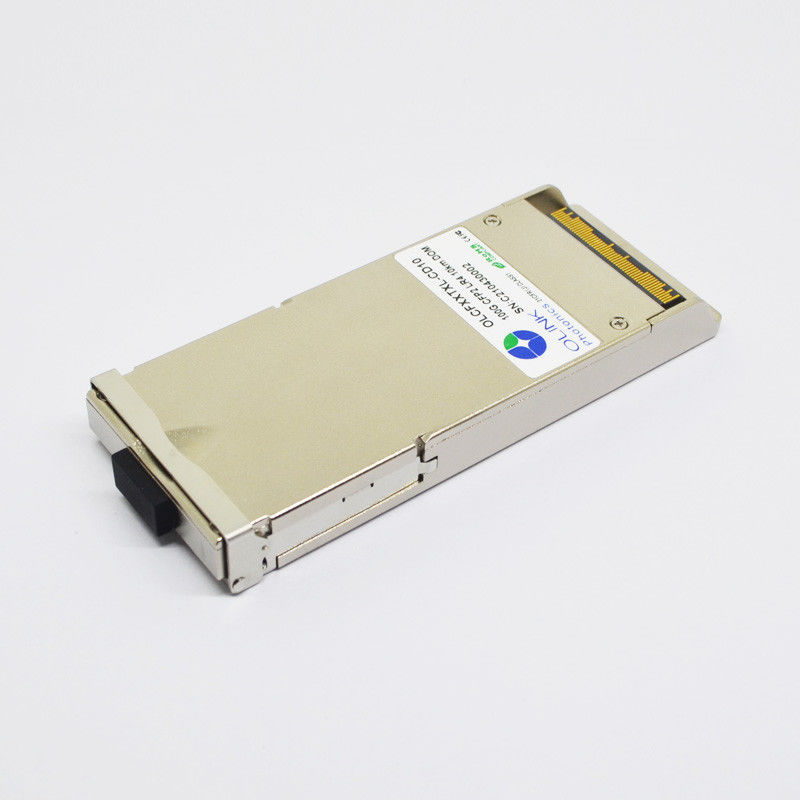

Olink OLCFXXTXL-CD10, ricetrasmettitore ottico di 100G CFP2 LR4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, 4 vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza interfaccia un'interfaccia, un basso consumo energetico e di una gestione elettrotecnici caldo-pluggable di MDIO.
Caratteristiche ottiche
| Parametro |
Simbolo |
Unità |
Min |
Tipo |
Massimo |
Note |
| Caratteristiche del trasmettitore ottico |
| Tasso di segnalazione, ogni vicolo |
|
GBd |
25,78125 ±100 PPM |
100GBase-LR4 |
| 27,9525 ±20 PPM |
OTU4 |
| Lunghezza d'onda a quattro corsie |
λ1 |
nanometro |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Potere totale del lancio |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Potere medio del lancio, ogni vicolo |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Ampiezza ottica di modulazione, ogni vicolo (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) |
|
dB |
|
|
5 |
|
| Rapporto di estinzione |
ER |
dB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| rapporto di soppressione di Laterale modo |
SMSR |
dB |
30 |
|
|
|
| Pena della dispersione e del trasmettitore, ogni vicolo |
TDP |
dB |
|
|
2,2 |
|
| Tolleranza ottica di attenuazione di riflessione |
|
dB |
|
|
20 |
|
| Trasmettitore reflectance3 |
|
dB |
|
|
– 12 |
|
| Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Caratteristiche del ricevitore ottico |
| Ricevi il tasso per ogni vicolo |
|
GBP |
|
25,78125 |
27,9525 |
|
| Sovraccarichi il potere ottico introdotto |
Pmax |
dBm |
5,5 |
|
|
3 |
|
La media riceve il potere per ciascuno
Vicolo
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Ricevi il potere in OMA per ciascuno
Vicolo
|
PinOMA |
dBm |
|
|
3 |
|
|
Differenza in ricevere potere dentro
OMA fra qualsiasi due vicoli
|
|
dBm |
|
|
|
|
|
Sensibilità del ricevitore in OMA per
Ogni vicolo
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Sensibilità sollecitata del ricevitore dentro
OMA per ogni vicolo
|
|
dBm |
|
|
-6,8 |
6, 7 |
Note:
1. La corrente del rifornimento comprende la corrente ed il tavolo di controllo del rifornimento del modulo CFP2 workingcurrent.
2. Il potere medio del lancio, ogni vicolo (min) è informativo per 100GBase-LR4, non l'indicatore principale di potenza del segnale.
il ricevitore 3.The potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico che ha questo livello di potere medio
4. La media riceve il potere, ogni vicolo (min) è informativo e non l'indicatore principale
di potenza del segnale. Un potere ricevuto sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità
5. La sensibilità del ricevitore (OMA), ogni vicolo (massimo) è informativa
6. Misurato con il segnale della prova di conformità a TP3 per BER=10-12
7. stati della prova della sensibilità sollecitata del ricevitore: la pena verticale della chiusura dell'occhio per ogni vicolo è 1.8dB; l'occhio sollecitato J2 nervoso per ogni vicolo è 0.3UI; l'occhio sollecitato J9 nervoso per ogni vicolo è 0.47UI.
Caratteristiche di prodotto
●Supporti fino alle velocità di trasmissione 112Gbps
●Connettore duplex di LC
●Pluggable caldo
●Tasso di dati di serie elettrico di funzionamento fino a 27.952493Gbps
●interfaccia seriale elettrica parallela 4
●Applicabile per il collegamento di 10km SMF
●Basso consumo energetico, < 6W="">
●Monitor diagnostico Interfacel di Digital
●Interfaccia di comunicazione di MDIO
●Soddisfacente rispetto a 100GBASE-LR4 e a OTU4
●Temperatura di caso di funzionamento: Commerical: °C 0 - 70
Applicazioni
●Rete locale (lan)
●Rete in area geografica (WAN)
●ITU-T OTU4 OTL4.4
