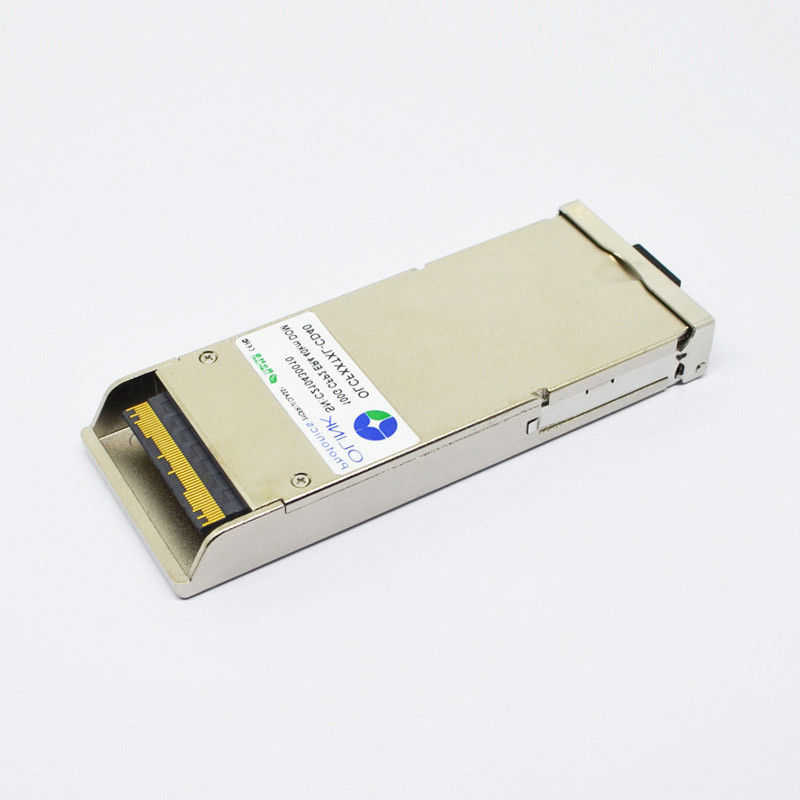

modulo ottico 100GBASE-ER4 del ricetrasmettitore dei DOM LC CFP2 di 1310nm 40km

Modulo compatibile del ricetrasmettitore dei DOM LC SMF del broccato CFP2-100G-ER4 100GBASE-ER4 1310nm 40km

Il ricetrasmettitore ottico del 100G CFP2 ER4 di Olinkcom integra il percorso del trasmettitore e del ricevitore su un modulo. In trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati a quattro driver del laser. I driver del laser controllano quattro EMLs (laser modulati Elettrico-assorbimento) con una lunghezza d'onda concentrare di 1296 il nanometro, 1300nm, 1305nm e 1309 nanometro. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale. In ricevi il lato, i quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati dal demoltiplicatore ottico integrato.

Caratteristiche del trasmettitore ottico

Parametro	Simbolo	Min	Tipo.	Massimo	Unità	Note
Tasso di segnalazione, ogni vicolo			25,78125		GBd
Lunghezza d'onda del vicolo (gamma)		1294,53	1295,56	1296,59	nanometro
		1299,02	1300,05	1301,09	nanometro
		1303,54	1304,58	1305,63	nanometro
		1308,09	1309,14	1310,19	nanometro
Tolleranza di tasso		-100		100	PPM	Dal tasso nominale
rapporto di soppressione di Laterale modo	SMSR	30			dB
Potere totale del lancio				8,9	dBm
Potere medio del lancio, ogni vicolo	Pavg	-2,9		2,9	dBm
Rapporto di estinzione	ER	8			dB
Ampiezza ottica di modulazione, ogni vicolo (OMA)	OMA	0,1		4,5	dBm
Differenza nel potere del lancio fra qualsiasi due vicoli (media e OMA)				3,6	dB
Pena della dispersione e del trasmettitore, ogni vicolo	TDP			2,5	dB
Potere medio del lancio FUORI del trasmettitore, ogni vicolo				-30	dBm
Rumore relativo di intensità	RIN₂₀O MA			-130	dB/Hz
Riflettanza del trasmettitore				-12	dB
Maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Caratteristiche del ricevitore ottico

Parametro	Simbolo	Min	Tipo.	Massimo	Unità	Note
Tasso di segnalazione, ogni vicolo			25,78125		GBd
Tolleranza di tasso		-100		100	PPM	Dal normale tasso
La media riceve il potere, ogni vicolo	Pavg	-20,9		4,5	dBm
Ricevi il potere, ogni vicolo (OMA)				4,5	dBm
Differenza nel potere del lancio fra qualsiasi due vicoli (Media e OMA)				4,5	dB
Sensibilità del ricevitore (OMA), ogni vicolo	Rsen			-21,4	dBm	1
Sensibilità sollecitata del ricevitore (OMA), ogni vicolo	SRS			-17,9	dBm
Stati di prova della sensibilità sollecitati del ricevitore
Pena verticale della chiusura dell'occhio, ogni vicolo	VECP		3,5		dB
Nervosismo sollecitato del sistema J2, ogni vicolo	J2		0,3		UI	2
Nervosismo sollecitato del sistema J9, ogni vicolo	J9		0,47		UI	2
Riflettanza del ricevitore				-26	dB
Il LOS asserisce	Plos_on	-36			dBm
LOS Deassert	Plos_off			-24	dBm
Isteresi di LOS		0,5		4	dB

Caratteristiche di prodotto

●Supporti fino alle velocità di trasmissione 112Gbps

●Connettore duplex di LC

●Pluggable caldo

●Tasso di dati di serie elettrico di funzionamento fino a 27.952493Gbps

●APD ROSA

●interfaccia seriale elettrica parallela 4

●Applicabile per il collegamento di 30km SMF

●Basso consumo energetico, < 12W="">

Applicazioni

●Rete locale (lan)

●Rete in area geografica (WAN)

●Commutatore all'interfaccia del router

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	OLKOPTO
Certificazione:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Numero di modello:	OLCFXXTXL-CD40

Quantità di ordine minimo:	1 pc
Imballaggi particolari:	singolo pacchetto
Tempi di consegna:	3-5 giorni lavorativi
Termini di pagamento:	T/T o 30 giorni netti
Capacità di alimentazione:	2k al mese

Marca compatibile:	Broccato	Nome del venditore:	Olinkcom
Fattore forma:	CFP2	Tasso di dati:	100Gbps
Lunghezza d'onda:	WDM DI LAN	Distanza:	40KM
Connettore:	LC duplex	Temperatura:	0~70℃
Evidenziare:	Modulo ottico del ricetrasmettitore di LC , Modulo ottico del ricetrasmettitore CFP2 , Ricetrasmettitore ottico di 100GBASE-ER4 LC
