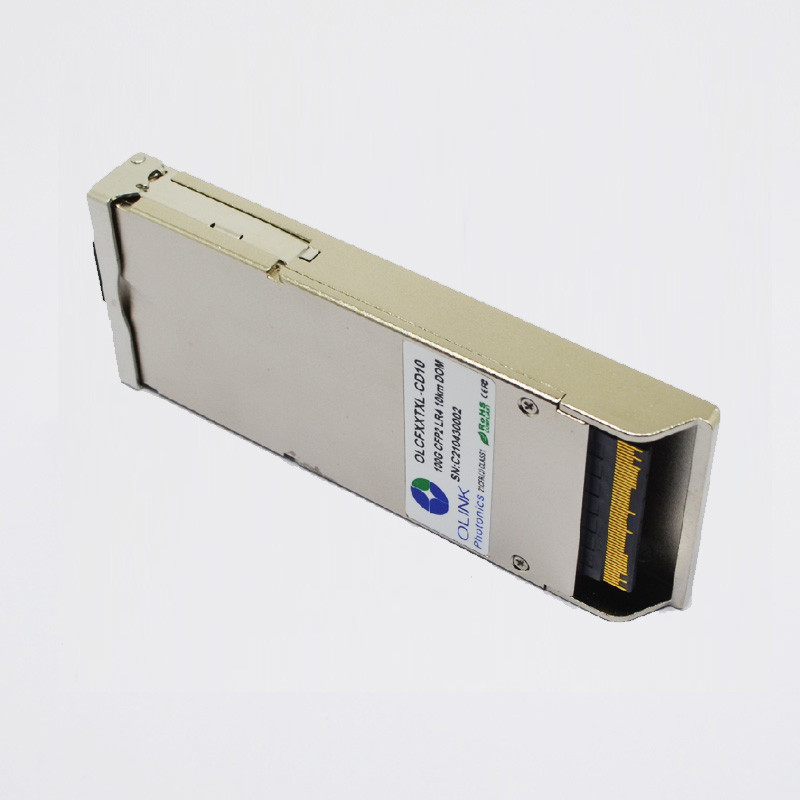

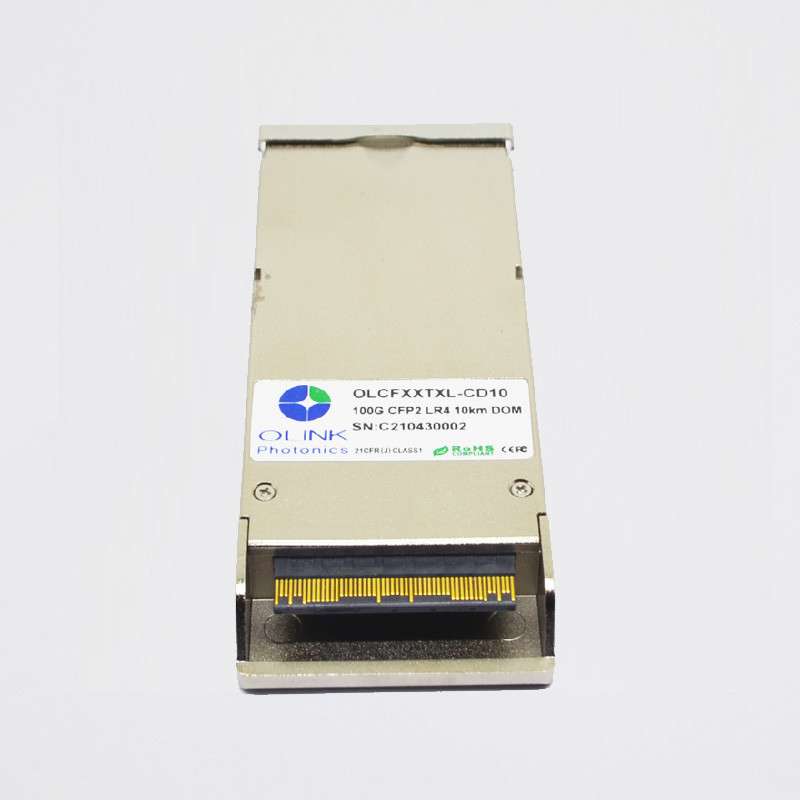

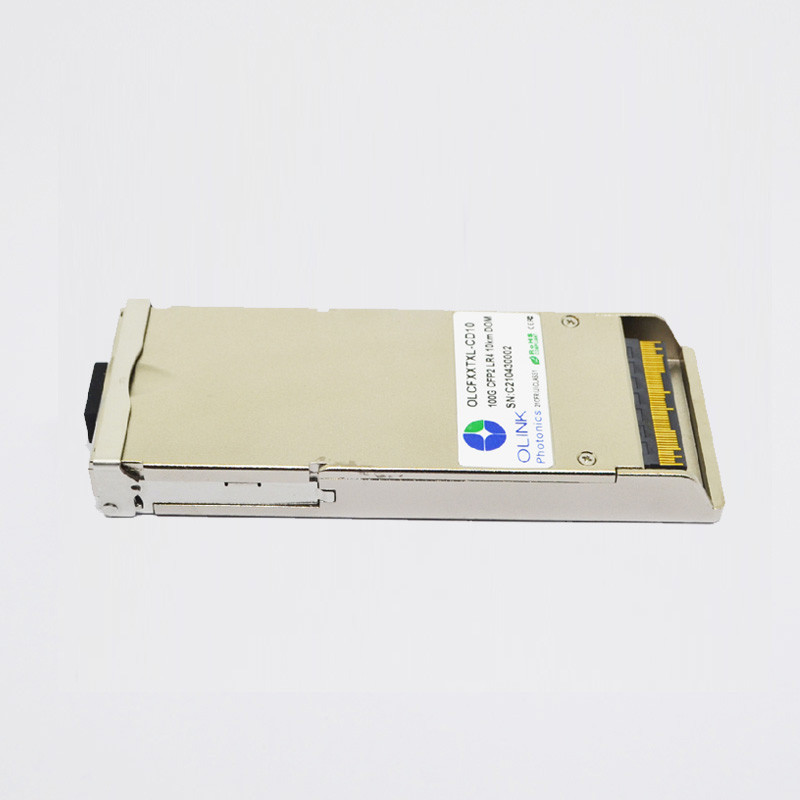

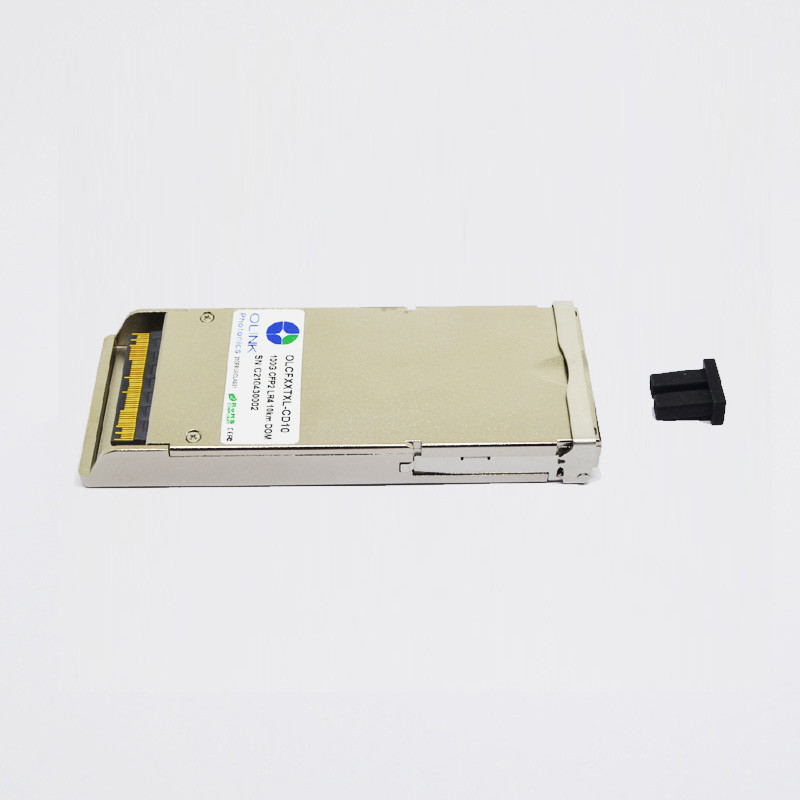

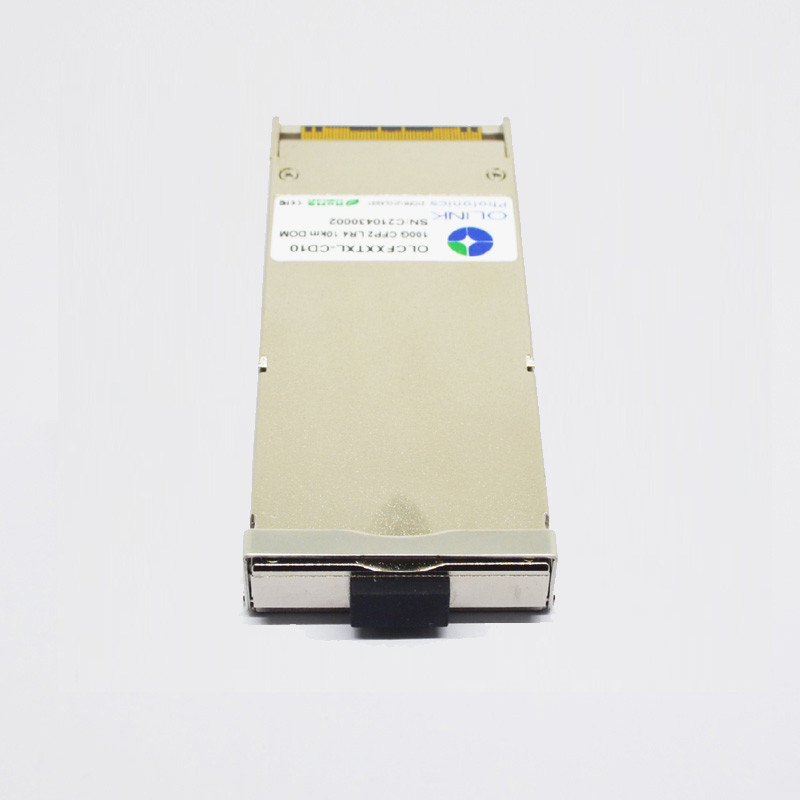

ricetrasmettitore ottico Cisco di 100G LR4 10km LC CFP2 compatibile

compatibilità ottica DOM Lc Connector di Cisco dei moduli dei ricetrasmettitori di 100G CFP2 LR4 10km

Ricetrasmettitore ottico compiacente di RoHS 100Gb/s CFP2 LR4 10km

Caratteristiche di prodotto

●Supporti fino alle velocità di trasmissione 112Gbps

●Connettore duplex di LC

●Pluggable caldo

●Tasso di dati di serie elettrico di funzionamento fino a 27.952493Gbps

●interfaccia seriale elettrica parallela 4

●Applicabile per il collegamento di 10km SMF

●Basso consumo energetico, < 6W="">

●Monitor diagnostico Interfacel di Digital

●Interfaccia di comunicazione di MDIO

●Soddisfacente rispetto a 100GBASE-LR4 e a OTU4

●Temperatura di caso di funzionamento:

Commerical: °C 0 - 70

Applicazioni

●Rete locale (lan)

●Rete in area geografica (WAN)

●Commutatore all'interfaccia del router

●ITU-T OTU4 OTL4.4

Norme

●Soddisfacente rispetto a IEEE 802.3ba

●Soddisfacente rispetto alle specifiche dell'hardware di CFP2 MSA

●Soddisfacente rispetto alle specifiche della gestione di CFP2 MSA

●Soddisfacente rispetto a ITU-T G709/Y.1331

●Soddisfacente rispetto a RoHS

Descrizione funzionale

Il OLCFXXTXL-CD10 di Olinkphotonics, ricetrasmettitore ottico di 100G CFP2 LR4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, 4 vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza interfaccia un'interfaccia, un basso consumo energetico e di una gestione elettrotecnici caldo-pluggable di MDIO.

Caratteristiche ottiche

(Provato nelle condizioni di gestione raccomandate, salvo indicazione contraria)

Note:

1.  La corrente del rifornimento comprende la corrente ed il tavolo di controllo del rifornimento del modulo CFP2 workingcurrent.

2. il potere medio del lancio, ogni vicolo (min) è informativo per 100GBase-LR4, non l'indicatore principale di potenza del segnale.

3. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico che ha questo livello di potere medio

4. la media ricevere il potere, ogni vicolo (min) è informativa e non l'indicatore principale

di potenza del segnale. Un potere ricevuto sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità

5. la sensibilità del ricevitore (OMA), ogni vicolo (massimo) è informativa

6. misurato con il segnale della prova di conformità a TP3 per BER=10-12

7. stati della prova della sensibilità sollecitata del ricevitore: la pena verticale della chiusura dell'occhio per ogni vicolo è 1.8dB; l'occhio sollecitato J2 nervoso per ogni vicolo è 0.3UI; l'occhio sollecitato J9 nervoso per ogni vicolo è 0.47UI.

Più dettagli dei nostri prodotti:

Alte componenti ottiche affidabili e progettazione eccellente

1. Laser di DLB e fotodiodo di PIN

• Distanza di trasmissione lunga.
• Alta velocità e prestazione

2. Dito spesso dell'oro

• Operazione stabile
• Ripetuto tappi e disinserisca

3. Placcaggio dell'oro duro Shell

• Buona dissipazione di calore
• Non può essere deformato facilmente
• interferenza Anti-elettromagnetica

Trasmissione redditizia ed affidabile

• Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente
• I DOM funzionano sostengono il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
