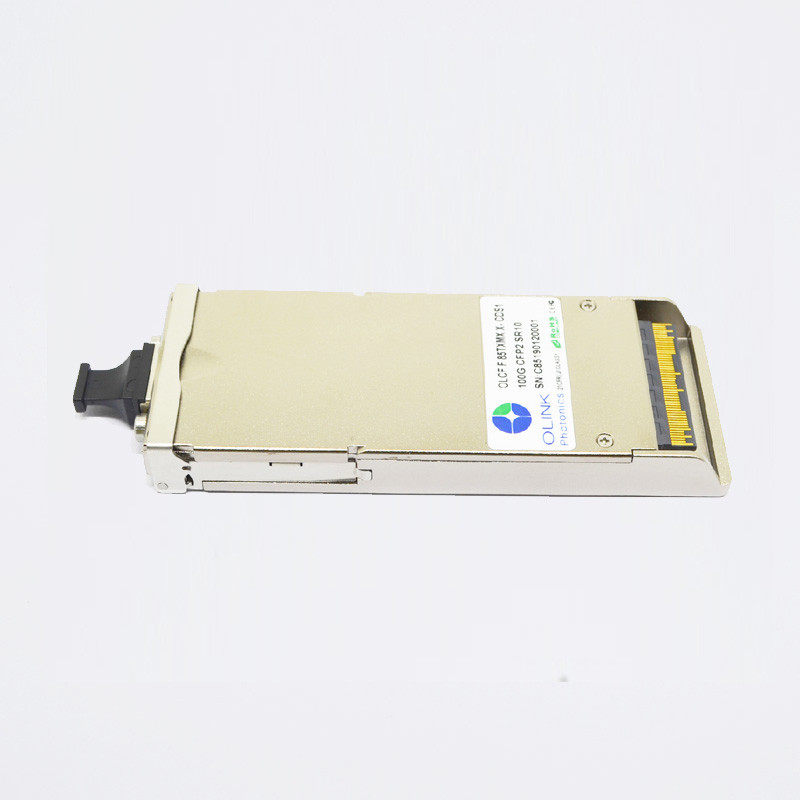

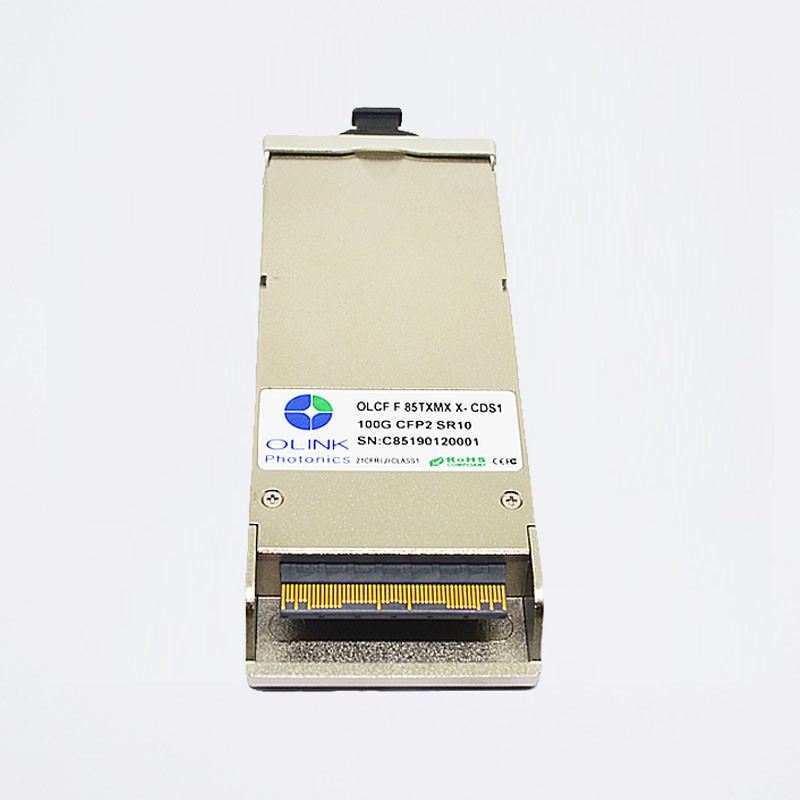

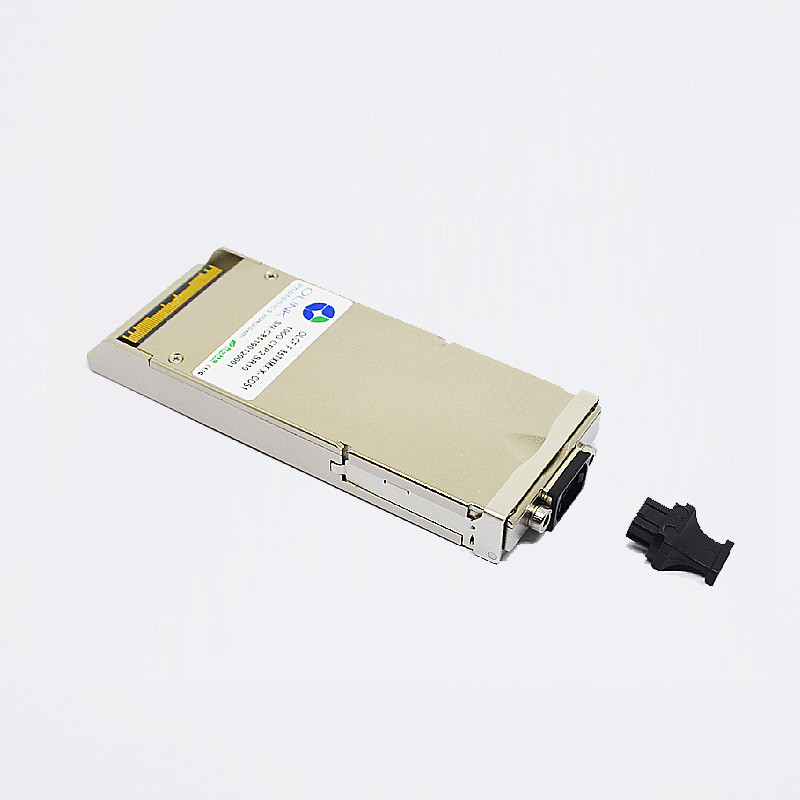

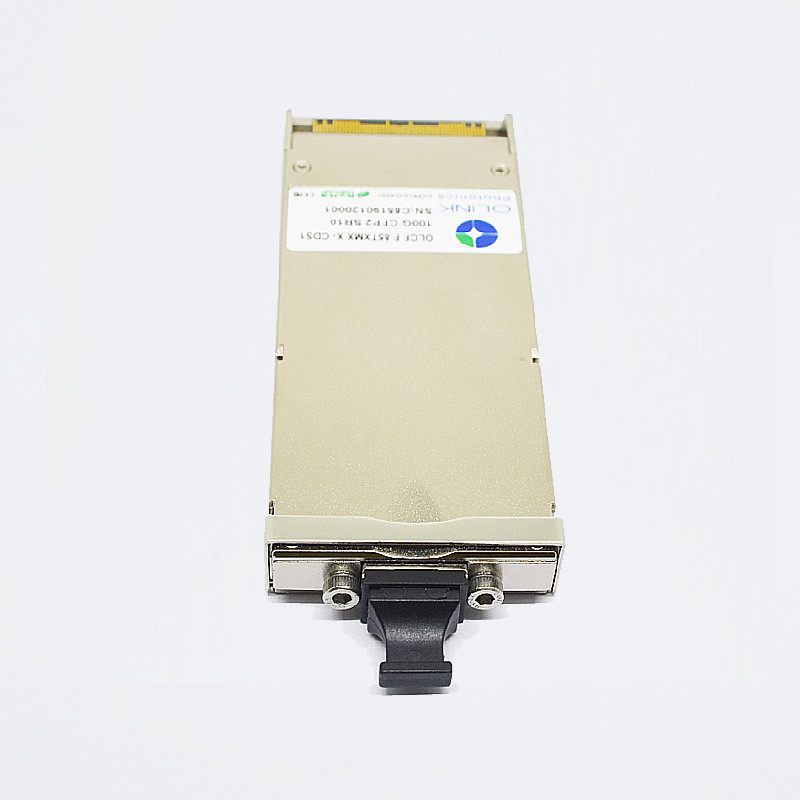

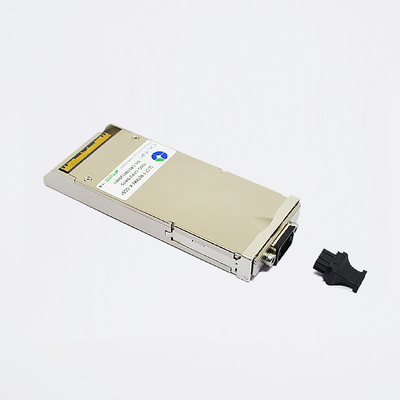

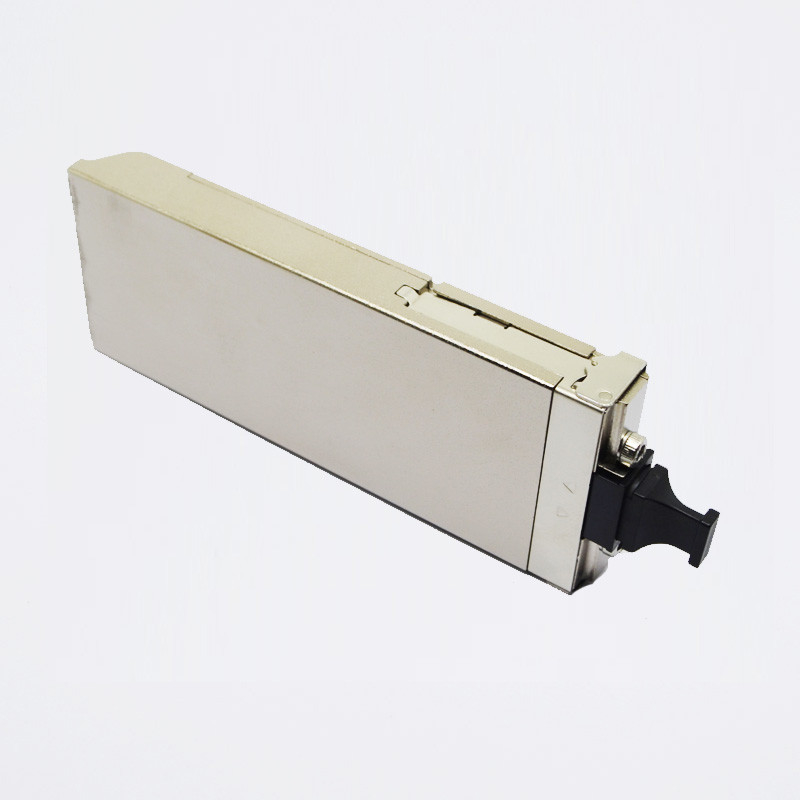

Ottico ricetrasmetta i DOM compatibili del broccato dei moduli 100Gb/s CFP2 SR10 850nm 100m
Ricetrasmettitore ottico compiacente di RoHS 100Gb/s CFP2 SR10 850nm 100m
Caratteristiche di prodotto
●Supporti 103.1Gb/s alle velocità di trasmissione 112Gb/s
●Interfaccia ottica del recipiente di MPO 24
●Interfaccia elettrica di CPPI
●Trasmettitore non raffreddato di 10x10Gb/s 850nm
●interfaccia seriale elettrica parallela 10
●Applicabile per 100m con OM3 MMF e 150m con OM4 MMF
●Basso consumo energetico <4w>
●Interfaccia di comunicazione di Interfacel ●MDIO del monitor diagnostico di Digital
●Soddisfacente rispetto a 100GBASE-SR10
●Temperatura di caso di funzionamento:
Commerical: °C 0 - 70
Applicazioni
●Ethernet 100GBASE-SR10
●10x11.2Gb/s OTN misto
●Ethernet di 10x 10GE-SRLite
Norme
●Soddisfacente rispetto a IEEE 802.3ba
●Soddisfacente rispetto alle specifiche dell'hardware di CFP2 MSA
●Soddisfacente rispetto alle specifiche della gestione di CFP2 MSA
Descrizione funzionale
I OLCF85TXMX-CDS1 di Olinkcom, i moduli del ricetrasmettitore di 100GE SR10 CFP2 (ALT1) sono progettati per uso in 100 collegamenti di Gigabit Ethernet ed interfacce del cliente di 10x11.2G OTN sopra fibra mista. Sono soddisfacenti con il CFP2 MSA e rispetto a IEEE 802.3ba 100GBASE-SR10. Le funzioni di sistemi diagnostici di Digital sono disponibili via l'interfaccia di MDIO.
Caratteristiche ottiche (= 0 - 70 °C SUPERIORE, VCC = 3,13 a 3,47 V)
| Parametro |
Simbolo |
Minuto. |
Tipo |
Massimo. |
Unità |
Nota |
| Trasmettitore (per vicolo) |
| Dati Rate Per Lane |
DRPL |
|
10,3125 |
11,1810 |
Gb/s |
1 |
| Lunghezza d'onda concentrare |
λ |
840 |
850 |
860 |
nanometro |
|
| Larghezza spettrale di RMS |
Δλ |
|
|
0,65 |
nanometro |
|
| Potere medio per vicolo |
PAVEp |
-8 |
|
1 |
dBm |
|
| Trasmetta OMA per vicolo |
POMA |
-6 |
|
3,0 |
dBm |
2 |
| Potere medio del lancio di FUORI |
DP |
|
|
-30 |
dB |
|
| Potenza di picco per vicolo |
Pp |
|
|
4,0 |
dBm |
|
| TDP per vicolo |
TDP |
|
|
4 |
dBm |
|
| Rapporto di estinzione |
ER |
3,0 |
|
|
dB |
|
| Tolleranza di attenuazione di riflessione |
|
|
|
12 |
dB |
|
| Rumore relativo di intensità |
RIN |
|
|
-128 |
dB/Hz |
3 |
| Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
|
|
| Ricevitore (per vicolo) |
| Lunghezza d'onda concentrare |
λ |
840 |
850 |
860 |
nanometro |
|
| Sensibilità del ricevitore per vicolo |
PSEN1 |
|
|
-9,9 |
dBm |
4 |
| Sensibilità del ricevitore (OMA) per vicolo |
PSEN2 |
|
|
-5,4 |
dBm |
|
|
Potenza di picco, per vicolo
|
PPx |
|
|
4 |
dBm |
|
| Sovraccarico, perlane |
PAVIMENTI |
1 |
|
|
dBm |
|
|
Riflettanza del ricevitore
|
Rrx |
|
|
-12 |
dB |
|
|
Pena della dispersione, per vicolo
|
TDP |
|
|
1,9 |
dB |
|
|
Nervosismo sollecitato dell'occhio J2, per vicolo
|
JE2P |
|
0,35 |
|
UI |
|
|
Nervosismo sollecitato dell'occhio J9, per vicolo
|
JE9P |
|
0,47 |
|
UI |
|
|
Tolleranza del nervosismo [OMA], per vicolo
|
JTP |
|
-5,4 |
|
dBm |
|
|
Il LOS De-asserisce
|
PA |
-11 |
|
|
dBm |
|
|
Il LOS asserisce
|
Palladio |
|
|
-25 |
dBm |
|
|
Isteresi di LOS
|
Palladio-PA |
0,5 |
|
|
dB |
|
Note:
1. il trasmettitore consiste di 10 laser che funzionano ad un rapporto massimo di 11,1810 Gb/s ciascuno.
2. anche se TDP è <0>
3. RIN è riportato in scala da 10*log (10/4) mantenere SNR fuori del trasmettitore.
4. DUT usando misurato Tx e DUT Rx; nessun trasmettitore dorato sarà usato.
Più dettagli dei nostri prodotti:
Alte componenti ottiche affidabili e progettazione eccellente
1. Laser di DLB e fotodiodo di PIN
- Distanza di trasmissione lunga.
- Alta velocità e prestazione
2. Dito spesso dell'oro
- Operazione stabile
- Ripetuto tappi e disinserisca
3. Placcaggio dell'oro duro Shell
- Buona dissipazione di calore
- Non può essere deformato facilmente
- interferenza Anti-elettromagnetica
Trasmissione redditizia ed affidabile
- Il basso consumo energetico e la latenza bassa permettono che i vostri dispositivi di rete funzionino efficientemente
- I DOM funzionano sostengono il monitoraggio in tempo reale per lo stato del ricetrasmettitore.
Test di performance completo con la nostra attrezzatura avanzata
- Certificato e provato sul sistema automatico di controllo di qualità, per assicurare il rendimento elevato nel luogo di lavoro reale. Completamente provato a compatibilità in nostri commutatori abbinati.
Il nostri imballaggio & etichettatura:
- Scatola antistatica
- Singolo pacchetto
- 10pcs/pallet
- 20pcs/pallet
Nostri tutti i moduli hanno 3 anni di garanzia!
